¿Sabías que el potenciómetro fue clave en el desarrollo de la radio y la televisión?
Aunque hoy lo vemos como un simple control giratorio para ajustar volumen o intensidad, el potenciómetro jugó un papel esencial en los primeros equipos electrónicos del siglo XX.
Su capacidad de variar la resistencia de manera continua y así variar la cantidad de corriente o voltaje permitió a los ingenieros controlar la ganancia de señal en los receptores de radio, lo que facilitaba “sintonizar” emisoras con mayor claridad.
Con el avance de la electrónica, se diseñaron distintos potenciómetros, como ser los lineales y logarítmicos. Estos últimos resultaron fundamentales en los sistemas de audio, ya que se adaptan a la percepción logarítmica del oído humano. De este modo, un simple giro de perilla no solo regulaba el volumen, sino que también mejoraba la experiencia auditiva de millones de personas.
Hoy en día, el potenciómetro sigue siendo un componente esencial en la enseñanza de electrónica y en múltiples dispositivos, recordándonos cómo un elemento aparentemente sencillo puede marcar grandes avances tecnológicos.Después de esta breve Introducción, dato random e historia que puedes compartirlo con tus amigos, continuemos con nuestro proyecto.
Objetivo del proyecto:
Observar cómo trabaja un potenciómetro como una resistencia variable.
Componentes:
- Resistencia de 100 ohm.
- Potenciómetro de 100k ohm.
- Diodo Led.
- Protoboard.
- Fuente de alimentación o batería.
Explicación del proyecto:

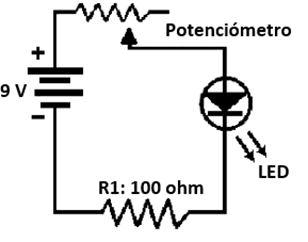

Diagrama Esquemático
¡Manos a la obra!
- Construya el circuito que se muestra en el “Diagrama Gráfico”.
- Ajuste el potenciómetro desde su valor mínimo al máximo y observe el cambio que exista en el led.

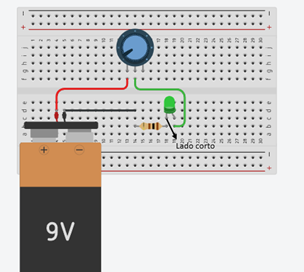

Diagrama Gráfico
¿Qué le pareció la realización de este circuito? Escríbanos su respuesta en los comentarios.
¡Muchos éxitos DeltaTrónico!
Anexos
A continuación, se muestra una gráfica con un esquema general de un potenciómetro, donde claramente podemos observar sus tres terminales.
